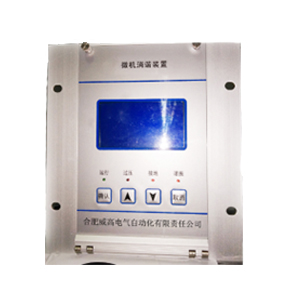

微机二次消谐装置
一、概述
微机二次消谐装置概述微机消谐装置(WGXX-1000系列)适用于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地的发电厂、变电站、自动消除系统的铁磁谐振，广泛运用于电力、石油、化工、煤炭、冶金等行业。本装置利用32位ARM芯片作为监测，逻辑判断、控制的核心元件，总线不出ARM芯片，采用大功率无触点原件消谐，具有运算速度快、性能稳定、抗干扰能力强等优点。
二、功能特点
1、实时监测PT开口电压，包括三分频、二分频、工频、三倍频及以上频率的电压，如发生铁磁谐振立即启动消谐电路进行消谐;
2、一段母线选用一台，也可以两段共用一台;
3、母线发生接地、过压和谐振时装置有报警接点输出;
4、装置采用中文界面，方便用户设置，查看。
5、具有故障追忆功能，可存储30条故障记录。
6、具有RS485通讯功能，波特率可选2400、4800、9600、19200。
三、型号说明
四、技术要求
1、消谐路数：1路(可定制2路产品)。
2、适用谐振频率：高频、低频、工频谐振。
3、消谐启动电压：低频谐振30V，工频、高频谐振120V。
4、电压测量精度：0.5%。
5、频率测量精度：±1Hz。
6、报警继电器输出触点容量：AC 240V/10A，DC 30V/10A。
7、通信方式：RS485@9600bps。
8、工作电源：AC220V±10%，DC220V±10%。
9、环境温度：–10°C至 + 50°C。
10、海拔高度：小于2000米。
11、工作环境温度：-10℃~ 60℃。
12、空气相对湿度：90% (25℃)、50% (40℃)。
13、使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体。
14、安装地点具有防风、防雨和防尘设施
