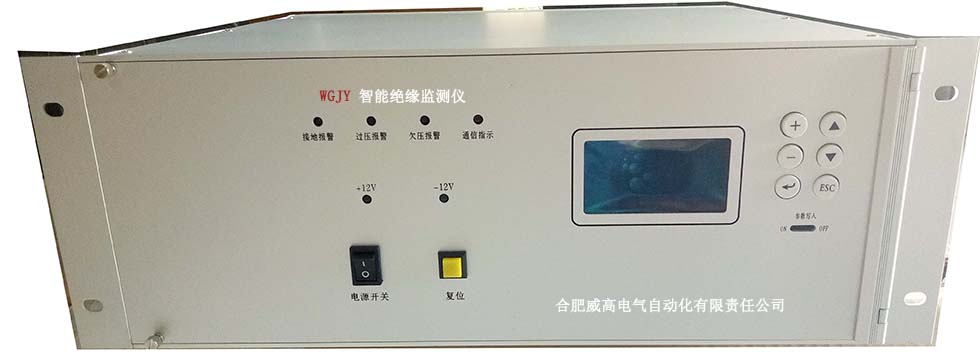

1. 1.概述

直流绝缘监测仪在直流系统中起到了极其重要的作用。运行实践证明，直流系统接地的危害不仅使继电保护装置误动、拒动，甚至会造成采用直流控制的一次设备误动、拒动，严重危及电力系统安全稳定运行。所以，必须实时在线监测直流系统的对地绝缘状况，出现接地时要及时排除故障。

结合我公司直流绝缘监测仪在电力系统内多年的运行经验，开发了新一代直流绝缘监测装置(以下简称为监测仪)，它可以实时在线监测直流母线及支路的绝缘状况，在出现直流接地时可以迅速查找并确定接地的母线或支路，并发出告警信号；还能够检测出工频交流信号混入到直流系统中的信息以及检测寄生支路及两段母线的互联故障，及时发现系统存在的隐患。此外，监测仪还具有母线调平功能，在系统出现接地时对母线进行调平，以免出现误动。监测仪还可通过RS485与上位机进行通讯。监测仪采用平衡桥及不平衡桥相结合的原理，检测母线对地绝缘状态，不向直流系统注入信号，不受直流馈线对地电容影响。该装置能够适用发电厂、变电站等场所使用的多种复杂的直流系统。

2. 装置性能特点

2.1 系统设计特点

监测仪由主机、分机、CT等部分组成。整个直流系统采用分散测量，集中管理的集散模式，这种设计思想使系统组成层次分明，扩容方便、灵活。

监测仪无须向直流系统中注入任何信号，对直流系统无不良影响。

能够抵抗直流系统对地大电容所造成的不良影响。

所使用的智能互感器能够抗剩磁影响，可以长期可靠运行。

所使用的智能互感器与监测仪之间进行数字化通讯，系统接线简洁，抗干扰能力强。

监测仪作为主机能够实时采集并显示两段母线的电压信息和绝缘信息，出现异常能够立即告警。电压告警门限和绝缘告警门限值可自由设定，灵活可靠。

能够存储大量的告警记录信息和事件记录信息，便于对系统故障原因进行排查。

2.2 模块化设计思想

系统采用模块化结构设计思想，每部分承担相对独立的工作，不影响其它部分的工作，一方面提高了系统的可靠性，另一方面也使得系统更便于维护管理。

2.3开关量输出单元

开关量输出单元集成在监测仪内部，共4路，输出触点容量：220VAC 2A。

2.4 人机接口界面

新型人机接口界面，大屏幕点阵式液晶显示器，全汉字显示，分辨率320×240,窗口式界面，界面简洁美观，操作方便；键盘输入及菜单式设计，用户使用无后顾之忧，极大地方便了操作和维护。

2.5 通讯功能

 监测仪提供RS-485通讯接口与上位机进行通讯。

2.6 监测仪的特殊功能

在某些支路出现绝缘降低(绝缘电阻值未达到用户所设定的告警门限值)，但此时母线由于多条支路并联引起绝缘告警，系统可以动态的显示绝缘降低支路的正负母线对地电压信息和绝缘信息，便于用户及时进行排查，早日解除隐患。

在出现正负母线和支路平衡接地时，系统可以准确监测到接地支路和绝缘电阻。

可监测正负母线绝缘等值下降及多条支路同时发生一点接地或平衡接地故障。

支路巡检速度基本与支路数量无关。

具有交流窜入检测功能。

具有直流窜入检测功能

能够查找到寄生支路及两段母线的互联故障。

能够检测母线对地电容。

具有母线调平功能。

能够多机并联运行。

能够检测蓄电池组接地，并定位接地蓄电池位置。

能够监测馈线开关的状态。

具有自检功能。

具有两级报警功能。

支持B码对时功能。

3. 工作原理简介

    根据用户设定，本装置采用不平衡电桥或者平衡电桥原理进行检测。平衡电桥原理根据直流智能互感器监测系统的漏电流，根据欧姆定律算出对地的电阻值。不平衡电桥的原理是，切换电桥的状态，系统模拟平衡和不平衡两个状态，依据平衡状态的正负母线对地电压和漏电流，不平衡状态的正负母线对地电压和漏电流，按照解算二元一次方程组，计算出母线的正负对地电阻。系统默认工作在平衡电桥模式下。

    本装置可同时监测I段控母，II控母线及母线所带支路对地的绝缘情况。支路采用智能互感器采集系统漏电流，采样精度高，抗干扰能力强，抗直流系统对地大电容的影响，是发电厂，变电站比较理想的直流系统绝缘监测仪。

4. 技术数据

工作电源：DC176V～286V（DC220系统），DC88V～143V（DC110系统）；

电压监测范围：0～300V（DC220系统）,0～150V（DC110系统）；

电阻检测范围：0～999KΩ；

交流检测范围：0～220V；

对地电容检测范围：0～300μF；

母线互联电阻检测范围：0～999KΩ；

直流电压检测精度：±1.0％；

母线电阻检测精度：±5%；

支路电阻检测精度：±10%；
