智能操控装置

一、概述

WGCK系列智能操控装置用于3~35Kv户内中置柜、手车柜、固体柜、环网柜等多种开关柜，具有一次模拟图，带电显示，分合闸状态指示，接地开关指示，储能指示，手车位置指示，语音防误提示，温湿度数值显示，温湿度加热，RS3485通讯接口等多项功能。产品采用微处理器控制，内部元件大部分为优质进口工业级品牌，具有稳定可靠，长寿命，抗干扰性强等优点。该产品较传统的模拟显示标牌具有显示直观操作方便等优点。

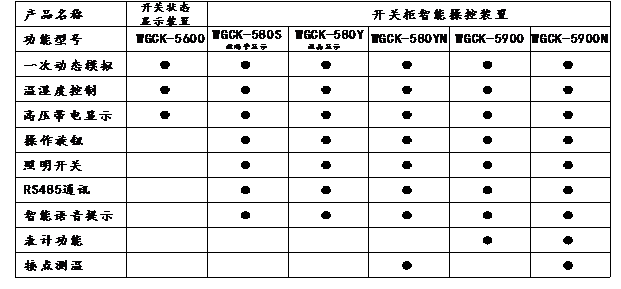

二、产品选型表

1、操作旋钮：分/合闸、储能、远方/就地;

2、表计功能：主回路电流电压功率等电力参数及显示。

三、产品功能

一)动态模拟图显示

1、能够进行断路器的状态显示、手车位置显示、隔离刀和接地刀的状态显示、储能显示;

2、能够分别指示A/B/C三相是否带电，同时提供带电闭锁接点。当带电显示器处于无电状态下，闭锁才可解除;

3、WGCK系列开关柜智能操控装置可根据用户需要在面板上设有合闸/分闸转换开关(旋钮)、就地/远方转换开关(旋钮)和储能旋钮等。

二)控制方式：可带1-2路加热器，当环境湿度≥90%RH时，启动加热，当≤75%RH时，退出加热;当环境温度≥40°C时，加热器无条件退出。

三)断线报警：任何一路加热器断线，报警灯亮。

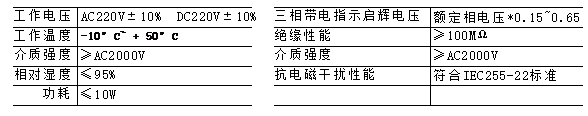

四、技术参数

五、订货需知

订货时提供相应说明及以下参数：

1、提供一次方案图;

2、产品名称、型号及数量(参照命名方式及意义)，特殊功能请说明;

3、装置输入电源：AC220V±10% DC220V/110V;

4、温湿度传感器线长。
