一次消谐器

一、概述

WG-LXQ型消谐器最大特点是电阻体裸露在外面，因没有外瓷套，消谐器的体积显著减小，可以安装在压变柜等较狭小的空间里，从而得到广泛应用。

二、主要电气参数表

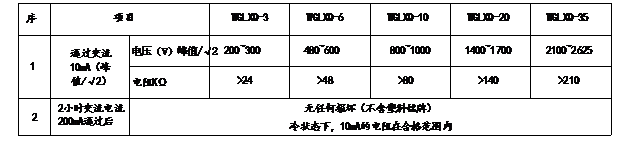

用于3~35KV电网压变的消谐器主要参数见表一。用于发电机电压等级的消谐器可以用插入法推算出相应的电气参数。

(电流、电压值均为峰值/√2，而非有效值。准确测量需用峰值表，若用其他仪表测量有约15%的误差)

三、产品类型

四、外形及安装

1)外形尺寸 ：不同型号消谐器的直径都相同，只是长度不同。

2)安装及运行

1、通过消谐器的铝合金底座的安装孔，用M10螺栓固定在接地构架上。通过消谐器顶端的接线柱，用一根绝缘导线与压变一次绕组中性点连接。绝缘导线可以悬空也可以沿排线板敷设。

2、安装在柜内的消谐器，与四周及顶端接地体的最小距离为15mm，对顶端接地体的最小距离为20mm。如果消谐器不便垂直安装可以水平安装。

3、相对于柜内高电压端，应将消谐器视为接地体，与高压间的距离应满足国家标准高压带电体与接地体之间的安全距离要求。
