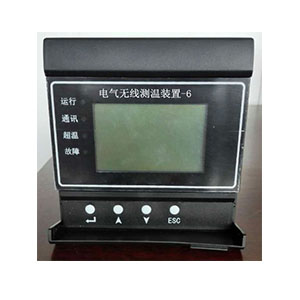

WGCW系列无线接点测温装置

一、产品概述

电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动，触点和母线连接处老化等问题，造成设备过热甚至出现严重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。无线接点测温装置将测温度传感器安装到开关柜内的带电接点触电上，并以无线传输方式将温度数据上传至接收端，由接受终端通过液晶显示，并通过RS485总线将温度数据上传至客户端后台软件。当检测到接点温度异常时，系统可自动远程报警，以便及时消除事故隐患。

二、技术指标

工作温度：-20℃～+65℃

工作湿度：≤95%RH

海拔高度：<3KM

介质强度：≥AC2000V

绝缘性能：≥100MΩ

抗电磁干扰性能：符合IEC255-22的标准规定

工作电源：AC85～265V/DC110～300V

温度测量精度： ±1℃

无线触点测温范围：-55℃～+125℃

温度测量周期时间：5S

通讯方式：RS485通讯接口，MODBUS的RTU通信协议

发射模块与接受模块间空旷距离：<100米

测温点数：1到12点

测温寿命：测温发射端内3.6V锂电池，正常工作时间大于5年

三、主要功能

1、多路开关接点在线温度实时数据显示;

2、报警温度▲▼限设定数据显示;

3、事件记录功能：记录近十次超温报警数据，所有数据均带有时标记录;

4、当前日期、时间设定功能;

5、通讯地址和波特率设定功能;

6、系统可自动远程超温报警;

7、设备自检功能和自动回复功能，当本设备在运行过程中由于外在的干扰和恶劣环境时，能自动启动备份程序而自动恢复正常功能;

8、通过RS485总线将温度数据上传至客户端后台软件显示。

四、无线接点测温装置型号及意义

五、无线接点测温装置安装

1)无线测温接受端安装说明

①安装尺寸图

(开孔尺寸91*91MM)

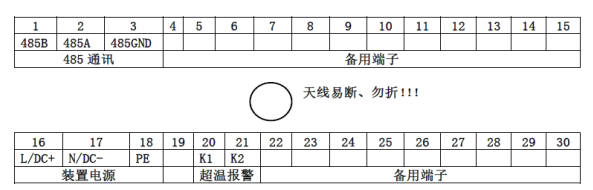

②接收端端子接线图

2)无线测温发射端安装说明

①触点测温单元结构

无线测温在线检测装置由无线测温接收端、测温发射模块、测温采集接收模块(已组装接受端内)及外置天线。

②无线温度传感器尺寸及参数

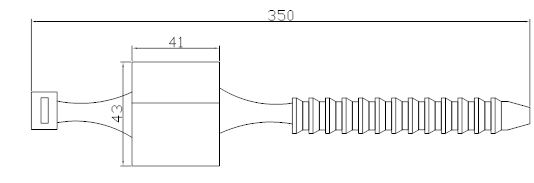

安装尺寸图：(单位：mm)

尺寸：W 43× L 350 ×H 20

特点及参数

a.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。

b.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。

c.内模块发射距离为20～30米。

d.测温范围-55℃～125℃。

3)安装

测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。

a.把表带状的测温模块放在被测物体上。

b.把表带状的测温模块的一端穿过另一端。

c.直到表带状的测温模块紧紧地套在被测物体上。

d.把延长部分的表带剪掉。

e.安装时柜体要停电。
