DXN户内高压带电显示装置

一、概述

户内高压带电显示装置由三个传感器和一个显示器经导线连接而成。适用额定频率50HZ，额定电压40.5Kv以下的户内高压电气设备上，即可反映回路带电状况，还可与电磁锁配合，实现强制闭锁开关手柄、柜门等。带电显示和强制闭锁均受同一高压信号所控制，但电路系统又是互相独立、互不干扰，只要高压回路带电，即使显示电路和闭锁电路同时出故障，电磁锁仍处于闭锁状态，达到防止误操作、误入带电间隔。

二、产品选型

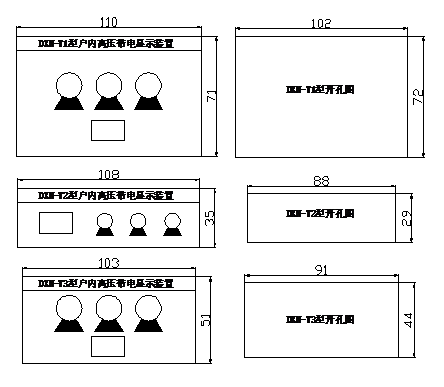

三、 外形及开孔图

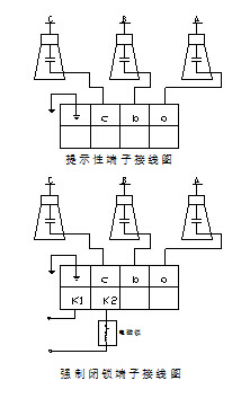

四、接线图

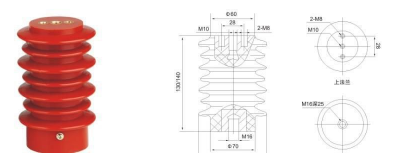

五、高压传感器CGQ-40.5Q外形尺寸图

六、高压传感器CGQ-12Q外形尺寸图
