WGM系列低压电动机保护器

一、概述

WGM系列低压电动机保护器用于保护额定工作电压至660V，额定电流至250A(大于250A需要外接电流互感器)的电动机。对电动机的过载、过热、外部故障、堵转过流、相序、缺相不平衡、欠压、欠功率、接地或漏电等故障引起的危害加以保护。

保护器可以测量电流信号，通过增加电压模块，可以测量电压、有功功率、无功功率、频率、电能等电网参数，通过增加显示模块可以显示所测量参数，方便用户对电网情况进行监测。

保护器带有标准485接口，采用MODBUS规约，规约方便用户进行组网，也可选用Profibus规约。可以通过增加模拟量输出模块，输出4~20mA模拟量信号，方便用户进行集中控制。

保护器基于微处理器技术，采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉中可直接安装使用。可与接触器、电动机启动器等电器原件构成电动机控制保护单元，适用于工厂、煤矿、石化、冶炼、电力等领域。

二、技术参数

1.保护器额定电压：DC110V/DC220V; AC220V(50HZ/60HZ)

2.功耗：15W/15VA

3.电动机额定工作电压：AC380V、660V

4.电动机额定电流：1A、6.3A、25A、63A、100A;大于250A以上时用外置电流互感器实现

5.数字量输入：输入采用光耦隔离

6.继电器输出：输出使用继电器隔离，继电器触点额定负载容量

7.阻性负载：AC220V(250V)、5A;DC24V、5A

8.感性负载：AC250V、24V;DC30V、2A ;COSΦ0.4、L/R=7ms

9.通讯接口：采用隔离的485接口或Profibus-DP接口

10.连线方式：三相三线制

三、适用工作环境及安装条件：

工作温度：-10°C~50°C

极限工作温度：-15°C~60°C

储存温度：-30°C~80°C

相对湿度：5 %~95 % 不结露

污染等级为2级

平均无故障时间：》50000h

安装地点的海拔不得超过2000m

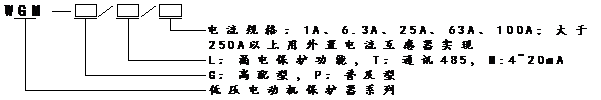

四、型号说明
