35Kv 及以下等级合成绝缘外套无间隙氧化锌避雷器

一、概述

用于保护电力系统各种电气设备免受过电压损坏。在正常工作电压下，仅微安级电流流过，当电压侵入时，流过避雷器的电流迅速增大，同时限制过电压的幅值，释放过电压能量。过电压消失后氧化锌避雷器又恢复高阻状态，使电力系统电气设备安全正常工作。具有外形尺寸小、重量轻、密封性能强、防爆性能好等优点。

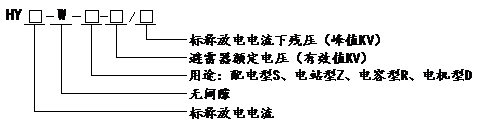

二、产品选型

三、户内型安装尺寸

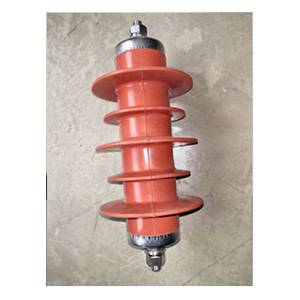

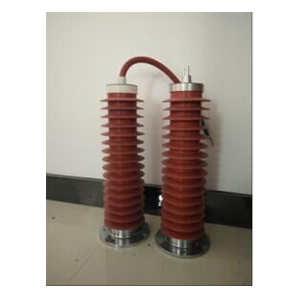

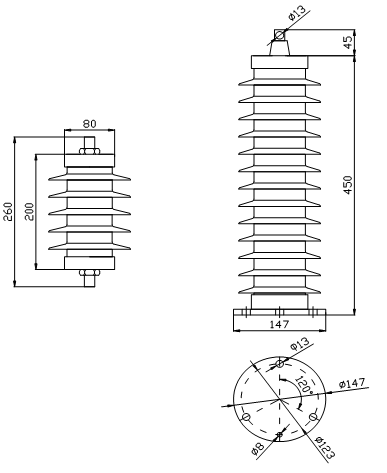

图一：10Kv 以下避雷器外形图               图二：35K 避雷器外形图

备注：用户可将避雷器上部接高压端，下部用于固定避雷器和接地。35Kv及以下避雷器配置的在线检测仪型号为JS型。

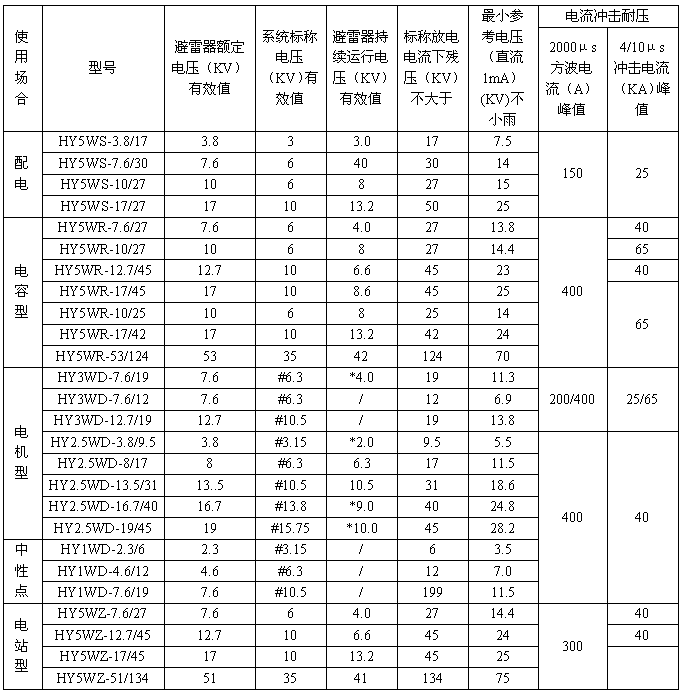

四、产品型号、规格及技术参数

备注：#栏为电机额定电压 *栏为系统持续运行电压
